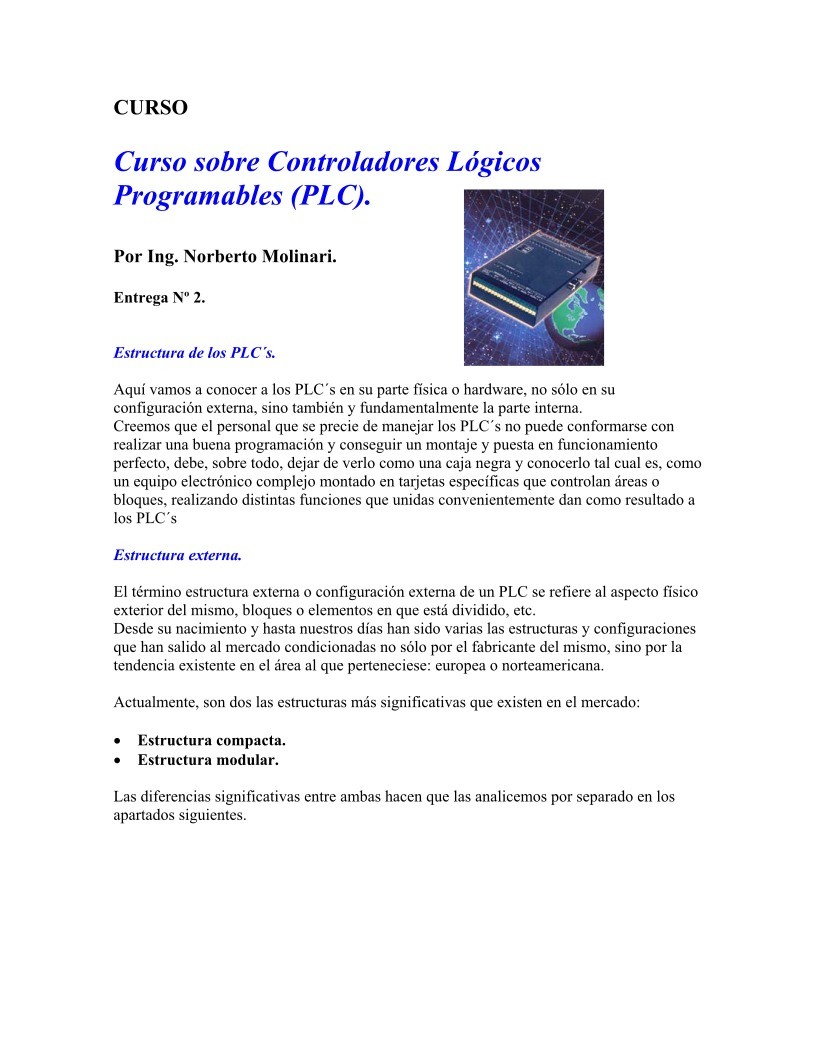

CURSO
Curso sobre Controladores Lógicos
Programables (PLC).

Por Ing. Norberto Molinari.

Entrega Nº 2.

Estructura de los PLC´s.

Aquí vamos a conocer a los PLC´s en su parte física o hardware, no sólo en su
configuración externa, sino también y fundamentalmente la parte interna.
Creemos que el personal que se precie de manejar los PLC´s no puede conformarse con
realizar una buena programación y conseguir un montaje y puesta en funcionamiento
perfecto, debe, sobre todo, dejar de verlo como una caja negra y conocerlo tal cual es, como
un equipo electrónico complejo montado en tarjetas específicas que controlan áreas o
bloques, realizando distintas funciones que unidas convenientemente dan como resultado a
los PLC´s

Estructura externa.

El término estructura externa o configuración externa de un PLC se refiere al aspecto físico
exterior del mismo, bloques o elementos en que está dividido, etc.
Desde su nacimiento y hasta nuestros días han sido varias las estructuras y configuraciones
que han salido al mercado condicionadas no sólo por el fabricante del mismo, sino por la
tendencia existente en el área al que perteneciese: europea o norteamericana.

Actualmente, son dos las estructuras más significativas que existen en el mercado:

• Estructura compacta.
• Estructura modular.

Las diferencias significativas entre ambas hacen que las analicemos por separado en los
apartados siguientes.

Estructura compacta.

Este tipo de PLCs se distingue por presentar en un solo bloque todos sus elementos, esto es,
fuente de alimentación, CPU, memorias, entradas/salidas, etc. En cuanto a su unidad de
programación, existen tres versiones: unidad fija o enchufable directamente en el PLC;
enchufable mediante cable y conector, o la posibilidad de ambas conexiones.

Si la unidad de programación es sustituida por un PC, nos encontraremos que la posibilidad
de conexión del mismo será mediante cable y conector.
El montaje del PLC al armario que ha de contenerlo se realiza por cualquiera de los
sistemas conocidos: riel DIN, placa perforada, etc.

Estructura Americana.

Se caracteriza por separar las E/S del resto del PLC, de tal forma que en un bloque
compacto están reunidas las CPU, memoria de usuario o de programa y fuente de
alimentación, y separadamente las unidades de E/S en los bloques o tarjetas necesarias.

Estructura Europea.

Su característica principal es la de que existe un módulo para cada función:

Fuente de alimentación, CPU, entradas/salidas, etc. La unidad de programación se une
mediante cable y conector. La sujeción de los mismos se hace bien sobre carril DIN o placa
perforada, bien sobre RACK, en donde va alojado el BUS externo de unión de los distintos
módulos que lo componen.

Estructura Interna.

En este apartado vamos a estudiar la estructura interna del PLC, o sea, las partes en que se
ordena su conjunto físico o hardware y las funciones y funcionamiento de cada una de ellas.

Los PLC´s se componen esencialmente de tres bloques, tal y como se representa en la
Figura.

• La Sección de Entradas.
• La Unidad Central de Procesos o CPU.
• La Sección de salidas.

Entradas.

La sección de entradas, mediante el interfaz, adapta y codifica de forma comprensible por
la CPU las señales procedentes de los dispositivos de entrada o captadores, esto es,
pulsadores, finales de carrera, sensores, etc.; También tiene una misión de protección de los
circuitos electrónicos internos del PLC, realizando una separación eléctrica entre éstos y los
captadores.

La Unidad Central de Procesamiento.

La unidad central de proceso (CPU) es, por decirlo así, la inteligencia del sistema, ya que
mediante la interpretación de las instrucciones del programa de usuario y en función de los
valores de las entradas, activa las salidas deseadas.

Salidas.

La sección de salidas, mediante el interfaz, trabaja de forma inversa a la de entradas, es
decir, decodifica las señales procedentes de la CPU, las amplifica y manda con ellas los
dispositivos de salida o actuadores, como lámparas, relés, contactores, arrancadores,
electroválvulas, etc., aquí también existen unos interfaces de adaptación a las salidas y de
protección de circuitos internos.

Con las partes descritas podemos decir que tenemos un PLC, pero para que sea operativo
son necesarios otros elementos tales como:

• La unidad de alimentación.
• La unidad o consola de programación si no se programa desde la PC.

Memorias.

Llamamos memoria a cualquier dispositivo que nos permita almacenar información en
forma de bits (ceros y unos). En nuestro caso nos referiremos a las memorias que utilizan
como soporte elementos semiconductores.

Tipos de memorias.

No todas las memorias son iguales; se distinguen dos tipos fundamentales de memorias
fabricadas con semiconductores:

Memoria RAM (Random Access Memory), memoria de acceso aleatorio o memoria de
lectura - escritura.

En este tipo de memorias se pueden realizar los procesos de lectura y escritura por
procedimiento eléctrico, pero su información desaparece al faltarle la corriente.

Memoria ROM (Read Only Memory), o memoria de sólo lectura.

En estas memorias se puede leer su contenido, pero no se puede escribir en ellas; los datos e
instrucciones los graba el fabricante y el usuario no puede alterar su contenido. Aquí la
información se mantiene ante la falta de corriente. Pero éstas no son todas las memorias
disponibles, existen otros tipos en las que los sistemas de programarlas, su borrado y su
volatilidad o permanencia de la información marcan sus diferencias.

Memorias EPROM y EEPROM.

Independientemente de otras aplicaciones, algunas ya mencionadas en los párrafos
anteriores, este tipo de memorias tiene gran aplicación como memorias copia para
grabación y archivo de programas de usuario.

Memoria del usuario.

El programa de usuario normalmente se graba en memoria RAM, ya que no sólo ha de ser
leído por el microprocesador, sino que ha de poder ser variado cuando el usuario lo desee,
utilizando la unidad de programación. En algunos PLCs, la memoria RAM se auxilia de
una memoria sombra del tipo EEPROM
La desconexión de la alimentación o un fallo de la misma borraría esta memoria, ya que al
ser la RAM una memoria volátil necesita estar constantemente alimentada y es por ello que
los PLC´s que la utilizan llevan incorporada una batería tampón que impide su borrado

Memoria de datos.

La memoria de este área también es del tipo RAM, ó NVRAM. en ella se encuentra, por un
lado, la imagen de los estados de las entradas y salidas y, por otro, los datos numéricos y
variables internas, como contadores, temporizadores, marcas, etc.

Memoria de programa.

Esta memoria que junto con el procesador componen la CPU, se encuentra dividida en dos
áreas: la llamada memoria del sistema, que utiliza memoria RAM, y la que corresponde al
programa del sistema o firmware, que lógicamente es un programa fijo grabado por el
fabricante y, por tanto, el tipo de memoria utilizado es ROM. En algunos PLC´s se utiliza
únicamente la EPROM, de tal forma que se puede modificar el programa memoria del
sistema previo borrado del anterior con UV.

CPU.

La CPU (Central Processing Unit) está constituida por los elementos siguientes:

Procesador, memoria y circuitos auxiliares asociados.

Procesador.

Está constituido por el microprocesador, el generador de impulsos de onda cuadrada o reloj
y algún chip auxiliar.

El procesador se monta sobre una placa de circuito impreso, en ella y junto al chip se sitúan
todos aquellos circuitos integrados que lo componen, principalmente memo rias ROM del
sistema o firmware. En algunos tipos de PLC aquí se sitúan también los chips de
comunicación con periféricos o de interconexión con el sistema de entradas salidas.

El Microprocesador.

Es un circuito integrado (chip) a gran escala de integración (LSI) que realiza una gran
cantidad de operaciones, que podemos agrupar en:

• Operaciones de tipo lógico.
• Operaciones de tipo aritmético.
• Operaciones de control de la transferencia de la información dentro del PLC.

Los circuitos internos pueden ser de tres tipos:

Circuitos de la unidad aritmética y lógica o ALU.

Es la parte del microprocesador donde se realizan los cálculos y las decisiones
lógicas para controlar al PLC.

Circuitos de la unidad de control o UC.

Organiza todas las tareas del microprocesador. Así, por ejemplo, cuando una instrucción
del programa codificada en código máquina (ceros y unos) llega al microprocesador, la UC
sabe, mediante una pequeña memoria ROM que incluye, qué secuencia de señales tiene que
emitir para que se ejecute la instrucción.

Registros.

Los registros del microprocesador son memorias en las que se almacenan temporalmente
datos, instrucciones o direcciones mientras necesitan ser utilizados por el microprocesador.
Los registros más importantes de un microprocesador son los de instrucciones, datos,
direcciones, acumulador, contador de programa, de trabajo y el de bandera o de estado.

Buses.

No son circuitos en sí, sino zonas conductoras en paralelo que transmiten datos,
direcciones, instrucciones, y señales de control entre las diferentes partes del PP.
Se puede hacer una diferencia entre buses internos y externos. Los primeros unen entre sí
las diferentes partes del microprocesador, mientras que los segundos son pistas de circuito
impreso que unen chips independientes. Los buses internos y externos son continuación
unos de los otros.
La CPU se pondrá en comunicación con la tarjeta cuya dirección coincida con la
combinación del bus.

Continuará........
