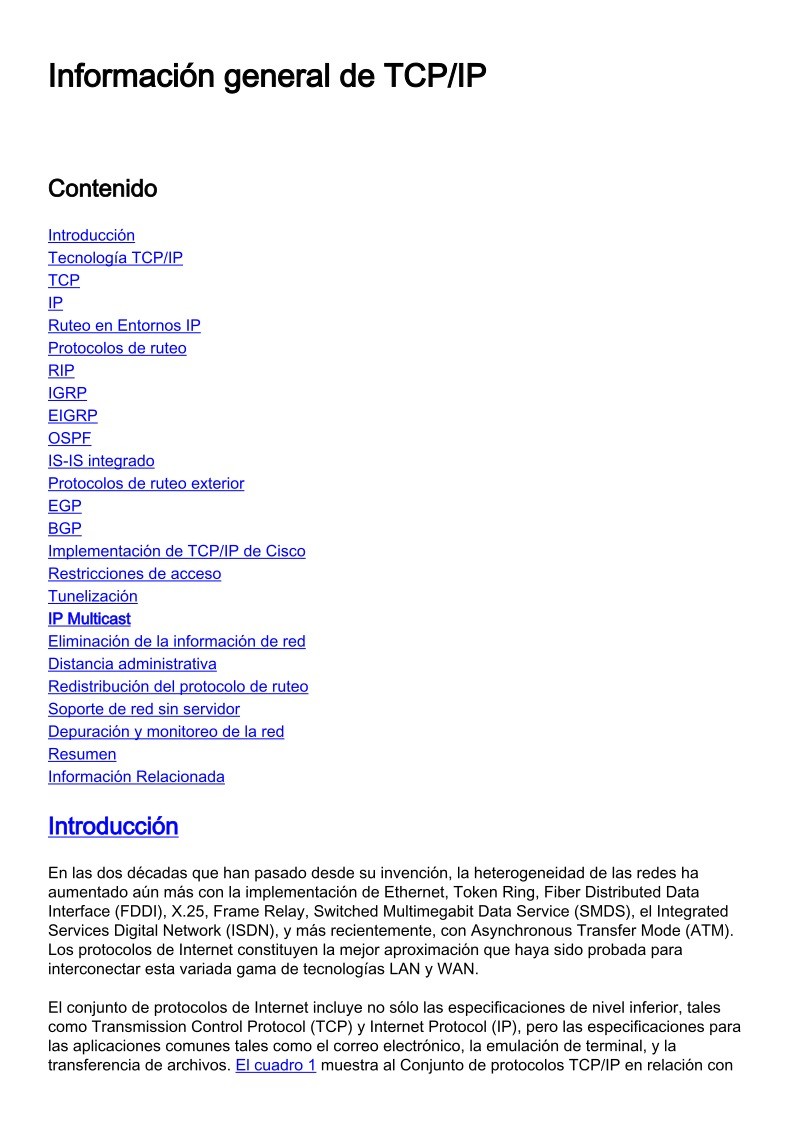

Información general de TCP/IP



Contenido

Introducción
Tecnología TCP/IP
TCP
IP
Ruteo en Entornos IP
Protocolos de ruteo
RIP
IGRP
EIGRP
OSPF
IS-IS integrado
Protocolos de ruteo exterior
EGP
BGP
Implementación de TCP/IP de Cisco
Restricciones de acceso
Tunelización
IP Multicast
Eliminación de la información de red
Distancia administrativa
Redistribución del protocolo de ruteo
Soporte de red sin servidor
Depuración y monitoreo de la red
Resumen
Información Relacionada

Introducción

En las dos décadas que han pasado desde su invención, la heterogeneidad de las redes ha
aumentado aún más con la implementación de Ethernet, Token Ring, Fiber Distributed Data
Interface (FDDI), X.25, Frame Relay, Switched Multimegabit Data Service (SMDS), el Integrated
Services Digital Network (ISDN), y más recientemente, con Asynchronous Transfer Mode (ATM).
Los protocolos de Internet constituyen la mejor aproximación que haya sido probada para
interconectar esta variada gama de tecnologías LAN y WAN.

El conjunto de protocolos de Internet incluye no sólo las especificaciones de nivel inferior, tales
como Transmission Control Protocol (TCP) y Internet Protocol (IP), pero las especificaciones para
las aplicaciones comunes tales como el correo electrónico, la emulación de terminal, y la
transferencia de archivos. El cuadro 1 muestra al Conjunto de protocolos TCP/IP en relación con

el OSI Reference Model. El cuadro 2 muestra algo de los protocolos de Internet importantes y de
su relación al OSI Reference Model. Para la información sobre el OSI Reference Model y el papel
de cada capa, refiera por favor a los fundamentos del funcionamiento entre redes del documento.

Los protocolos de Internet representan el conjunto de protocolos de diversos proveedores más
ampliamente implementado que se utiliza en la actualidad. La parte del soporte por lo menos el
conjunto de protocolos de Internet es disponible desde virtualmente cada proveedor de
computadora.

Tecnología TCP/IP

Esta sección describe los aspectos técnicos del TCP, el IP, los protocolos relacionados, y los
entornos en los cuales estos protocolos actúan. Porque el foco primario de este documento está
ruteando (una función de la capa 3), la discusión de TCP (un protocolo de la capa 4) será
relativamente abreviada.

TCP

TCP es un protocolo transporte orientado por conexión que envía datos como un flujo de bytes sin
estructura. Usando los números de secuencia y los mensajes de reconocimiento, el TCP puede
proporcionar un nodo de envío con la información de entrega sobre los paquetes transmitidos a
un nodo de destino. Donde los datos se han perdido adentro transitan de la fuente al destino, el
TCP puede retransmitir los datos hasta que o se alcance una condición del descanso o hasta que
se haya alcanzado la entrega exitosa. TCP también puede reconocer mensajes duplicados y los
descartará adecuadamente. Si el ordenador de envío está transmitiendo demasiado rápido para
la computadora de recepción, el TCP puede emplear los mecanismos de control de flujo para
reducir la Transferencia de datos. La poder TCP también comunica la información de entrega a
los protocolos de la capa superiores y a las aplicaciones que soporta. Todas estas características
hacen TCP un Reliable Transport Protocol de punta a punta. El TCP se especifica en el RFC 793
.

Cuadro 1 Conjunto de protocolos TCP/IP del del del â en relación con el OSI Reference Model

Cuadro 2 protocolos de Internet importantes del del del â en relación con el OSI Reference
Model

Refiera a para más información.

IP

El IP es el protocolo primario de la capa 3 en el grupo de Internet. Además del ruteo entre redes,
el IP proporciona el informe de errores y fragmentación y nuevo ensamble de las unidades de
información llamadas los datagramas para la transmisión a través de redes con diversos tamaños
máximos de la unidad de datos. El IP representa el corazón del conjunto de protocolos de
Internet.

Note: El IP del término en la sección refiere al IPv4 salvo que se indique lo contrario
explícitamente.

Los IP Addresses son global - únicos, los número de 32 bits asignados por el Network Information
Center. Global - las direcciones únicas permiten que las redes del IP dondequiera en el mundo
comuniquen con uno a.

Una dirección IP se divide en dos porciones. La primera parte señala a la dirección de red
mientras que la segunda parte señala a la dirección de host.

El espacio de IP Address se divide en diversas clases de red. Las redes de la clase A se piensan
principalmente para el uso con algunas mismas Redes grandes, porque proporcionan solamente
8 bits para el campo de dirección de red. Las Redes clase B afectan un aparato 16 bits, y las
redes clase C afectan un aparato 24 bits para el campo de dirección de red. Las redes clase C
proporcionan solamente 8 bits para el campo del host, sin embargo, así que el número de host
por la red puede ser factor limitativo. En los tres casos, el bit más a la izquierda indica la clase de
red. Los IP Addresses se escriben en el formato del decimal punteado; por ejemplo, 34.0.0.1. El
cuadro 3 muestra los formatos de dirección para la clase A, B, y redes del IP del C.

Cuadro 3 formatos de dirección del del del â para la clase A, B, y redes del IP del C

Las redes del IP también se pueden dividir en unidades más pequeñas llamadas los redes
secundarios o las “subredes.” Las subredes le brindan más flexibilidad al administrador de la red.
Por ejemplo, asuma que una red se ha asignado un direccionamiento de la clase A y todos los
Nodos en el uso de la red que una clase A dirige. Asuma más lejos que la representación con
punto decimal del este direccionamiento de red es 34.0.0.0. (Todos los ceros adentro el campo
del host de un direccionamiento especifican toda la red.) El administrador puede subdividir la red
usando subnetting. Esto es hecha “pidiendo prestados” los bits de la porción del host del
direccionamiento y usándolos como campo de la subred, según lo representado en el cuadro 4.

Cuadro 4 del del â “que pide prestados” los bits

Si el administrador de la red ha elegido utilizar 8 bits de subnetting, el segundo octeto de una
clase que un IP Address proporciona el subnet number. En nuestro ejemplo, el direccionamiento
34.1.0.0 refiere a la red 34, la subred 1; el direccionamiento 34.2.0.0 refiere a la red 34, la subred
2, y así sucesivamente.

La cantidad de bits que pueden pedirse prestados para la dirección de subred varía. Para
especificar cuántos bits se utilizan para representar la red y a la parte de la subred del
direccionamiento, el IP proporciona a las máscaras de subred. Las máscaras de subred utilizan el
mismo formato y técnica de representación que las direcciones IP. Las máscaras de subred tiene
unos en todos los bits excepto en aquéllos que especifican el campo host. Por ejemplo, la
máscara de subred de quien especifica 8 bits subnetting para la clase que el direccionamiento
34.0.0.0 A es 255.255.0.0. La máscara de subred que especifica 16 bits de división en subredes
para la dirección 34.0.0.0 de Clase A es 255.255.255.0. Representan a ambas máscaras de
subred en el cuadro 5. máscaras de subred pueden ser pasadas a través de una red a pedido de
modo que los nuevos nodos puedan aprender que cuántos bits subnetting se están utilizando en
su red.

Cuadro 5 máscaras de subred del del del â

Tradicionalmente, todas las subredes del mismo network number utilizaron a la misma máscara

de subred. Es decir un administrador de la red elegiría una máscara de ocho bites para todas las
subredes en la red. Esta estrategia es fácil de manejar para los administradores de la red y los
Routing Protocol. Sin embargo, esta práctica pierde el espacio de la dirección en algunas redes.
Algunas subredes tienen varios hosts y otras tienen sólo unos pocos pero cada una consume un
número entero de subred. Las líneas seriales son la mayoría del ejemplo extremo, porque cada
uno tiene solamente dos host que se puedan conectar vía una subred de línea serial.

Mientras que las subredes IP han crecido, los administradores han buscado las maneras de
utilizar su espacio de la dirección más eficientemente. Una de las técnicas que ha dado resultado
es la denominada Máscaras de subred de longitud variable (VLSM). Con el VLS, un administrador
de la red puede utilizar una máscara larga en las redes con pocos host y una máscara corta en
las subredes con muchos host. Sin embargo, esta técnica es más compleja que haciéndoles el un
tamaño, y los direccionamientos se deben asignar cuidadosamente.

Por supuesto para utilizar el VLS, un administrador de la red debe utilizar un Routing Protocol que
lo soporte. Soporte VLS de los routeres Cisco con el Open Shortest Path First (OSPF), el
Intermediate System to Intermediate System integrado (IS-IS integrado), el protocolo enhanced
interior gateway routing (IGRP mejorado), y el Static Routing. Refiera al direccionamiento de IP y
conexión en subredes para usuarios nuevos para más información sobre el IP Addressing y
subnetting.

En un ciertos media, tales como IEEE 802 LAN, los IP Addresses se descubren dinámicamente
con el uso de dos otros miembros del conjunto de protocolos de Internet: Address Resolution
Protocol (ARP) y Reverse Address Resolution Protocol (RARP). El ARP utiliza los mensajes de
broadcast para determinar el direccionamiento del hardware (capa MAC) correspondiente a una
dirección de capa de red determinada. El ARP es suficientemente genérico permitir el uso del IP
con virtualmente cualquier tipo de mecanismo de acceso a medios subyacente. RARP utiliza
mensajes de difusión para determinar la dirección de capa de red asociada con una dirección de
hardware en particular. RARP es especialmente importante para los nodos sin disco, para los que
las direcciones de capa de red normalmente no se conocen al momento del inicio.

Ruteo en Entornos IP

“Internet” es un grupo de redes interconectadas. Internet, por otra parte, es el grupo de redes que
permite la comunic
