El protocolo IP

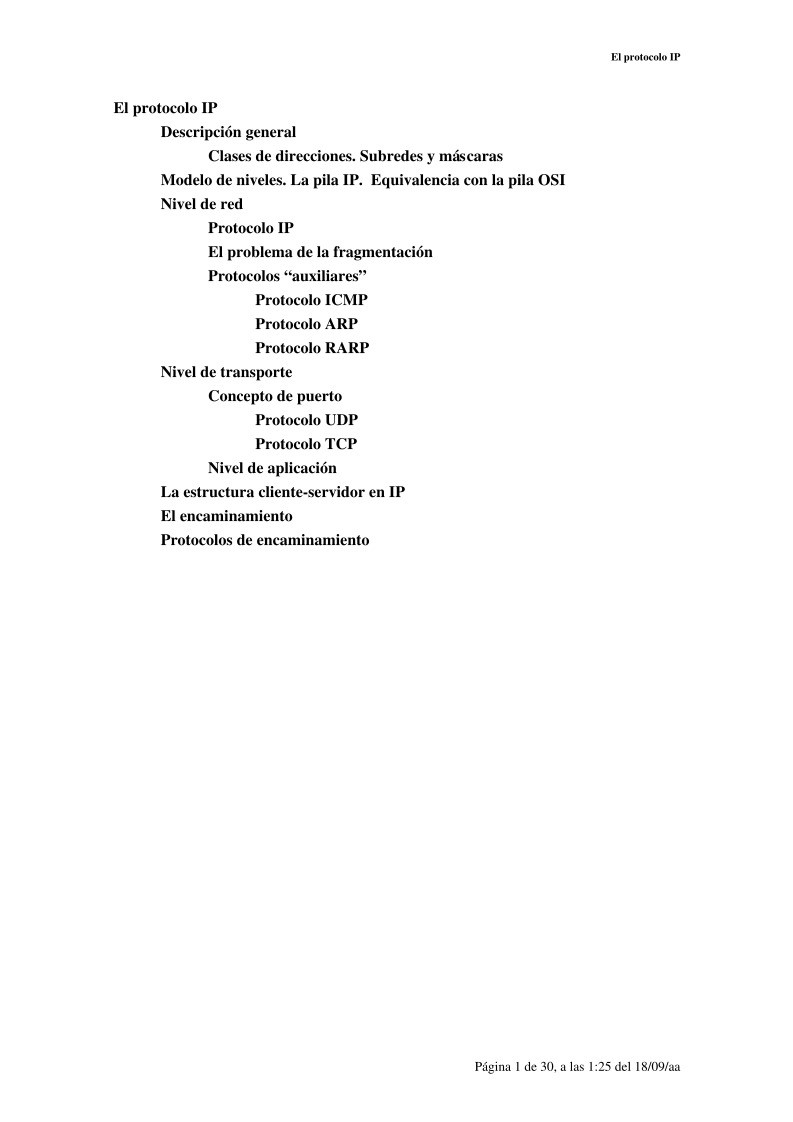

El protocolo IP

Descripción general

Clases de direcciones. Subredes y máscaras

Modelo de niveles. La pila IP. Equivalencia con la pila OSI

Nivel de red

Protocolo IP

El problema de la fragmentación

Protocolos “auxiliares”

Protocolo ICMP

Protocolo ARP

Protocolo RARP

Nivel de transporte

Concepto de puerto

Protocolo UDP

Protocolo TCP

Nivel de aplicación

La estructura cliente-servidor en IP

El encaminamiento

Protocolos de encaminamiento

Página 1 de 30, a las 1:25 del 18/09/aa

El protocolo IP

El protocolo IP.

Descripción general.

Aunque mucha gente está conectada a Internet poca se para a pensar como es
posible que su ordenador sea capaz de entenderse con otro que ni siquiera sabe como es
y que se encuentra al otro lado del mundo. Esto es posible gracias a que todos los
ordenadores conectados a esta red hablan un lenguaje común, una especie de “lingua
franca”, cuyo nombre TCP/IP es posible que también lo conozcan muchos, pero que
pocos saben lo que es realmente.

TCP/IP, el conjunto de protocolos que es el fundamento de Internet, es la
denominación que recibe una familia de protocolos diseñado para la interconexión de
ordenadores, independiente de su arquitectura y del sistema operativo que ejecuten, de
la tecnología usada a bajo nivel para conexión y que proporciona una conectividad
universal a través de la red con reconocimiento de extremo a extremo.

Nació de la necesidad de conseguir dentro de ARPA, semilla de Internet, los
objetivos citados anteriormente, y gracias a la expansión de Internet se ha convertido en
un estándar de hecho debiendo parte de su gran popularidad al hecho de ir incorporado
dentro de los sistemas operativos Unix, a su independencia del fabricante, a estar
soportado en múltiples tecnologías y a que puede funcionar en máquinas de cualquier
tamaño.

En 1969 DARPA (Defense Advanced Research Projects Agence de E.E.U.U.)
fundó ARPANET, red experimental formada por una serie de ordenadores que se
conectaban mediante la utilización de un sistema de conmutación de paquetes
experimental, funcionando en principio los sistemas en una relación cliente-servidor,
pero se decidió más tarde implementar un protocolo de igual a igual, que recibió el
nombre de protocolo de control de red (NCP Network Control Protocolo).

A medida que ARPANET fue creciendo surgió la necesidad de simplificar el
proceso de interconectar muchos tipos diferentes de ordenadores por lo que se planteó
el objetivo de desarrollar un método de interconexión que cumpliese dos premisas
fundamentales: pudiese conectar muchos tipos diferentes de ordenadores y pudiese
funcionar sobre muchos medios de transmisión diferentes.

En 1973, Bob Kahn de DARPA y Vinton Cerf de la Universidad de Stanford
empezaron el desarrollo del grupo de protocolos “Protocolos de control de transmisión”
(TCP Transmisión Control Protocol), completado en su mayor parte hacia 1978 cuando
recibió el nombre actual TCP/IP (Transmisión Control Protocol / Internet Protocol)
debido a la necesidad de dividir el protocolo TCP en dos: uno orientado a la conexión
(TCP) y otro no (IP).

Página 2 de 30, a las 1:25 del 18/09/aa

El protocolo IP

A finales de los años 70 hubo un intento fallido para integrar TCP/IP dentro de
los protocolos OSI, pero su gran difusión actual ha dado lugar a que sea realmente el
estándar de interconexión en lugar del OSI.

Clases de direcciones. Subredes y máscaras.

IP trabaja con casi todos los protocolos de redes de área local y extensa, usando

un esquema de direccionamiento independiente del esquema de direcciones de la red.

Cada nodo en una red IP tiene una dirección numérica de 4 bytes (32 bit). Esta
dirección se suele representar por cuatro números entre 0 y 255 separados por puntos, y
tiene dos partes, la primera comenzando por la izquierda representa la red, y la segunda
representa al nodo en ella. La longitud de cada una de las partes no es fija sino que
depende de la dirección. Atendiendo a esta diferencia las direcciones IP se clasifican en
cinco clases. También hay que hacer constar que dentro del número de nodo, hay dos
especiales, el que tiene todos los bits a 0 que representa a la red y el que tiene todos los
bits a 1 que representa a todos los nodos.

Veamos un ejemplo de dirección IP en los dos formatos, numérico y binario:

115.8.3.45 == 01110011 00001000 00000011 00101101

Aunque las direcciones en formas de secuencia de bit son perfectamente
entendidas por las máquinas, y su traslación numérica nos las hacen fácilmente
manejables para nosotros, son difíciles de recordar; además de que si la maquina se
mueve de red, su dirección varía. Sería más fácil para nosotros referirnos a ella por un
nombre, y que nuestro ordenador averiguase la dirección. Esto es lo que hace el
servicio de traducción de nombre, servicio implementado en la Internet como un
servicio de directorio distribuido y jerarquizado en el que están registrados los nombres
y direcciones de máquinas de forma que a partir de uno podemos encontrar el otro. Esta
traducción se realiza de forma automática por la mayoría de los programas clientes de
servicios que usamos en INTERNET, aunque existen herramientas específicas para
interrogar al servicio de DNS que veremos al hablar de forma más extensa del mismo.

Como hemos dicho existen 5 clases de direcciones que se caracterizan por el

valor de los bits más significativos de la parte de la dirección que corresponde a la red:

• Direcciones de clase A. Se caracterizan por tener a 0 el primer
bit del campo de red que tiene una longitud de 8 bit,
correspondiendo los otros 24 a la dirección del nodo. Las
direcciones correspondientes van de la 0.0.0.0 a la
127.255.255.255 por lo que hay 128 redes de clase A que ya están
todas asignadas en INTERNET. La red 10 esta reservada para
crear redes ocultas dentro de las organizaciones, redes que no son
visibles para el resto de la INTERNET.

Página 3 de 30, a las 1:25 del 18/09/aa

El protocolo IP

0->127.255

Parte de red

Parte de nodo

0 XXXXXXX

XXXXXXXX XXXXXXXX XXXXXXXX

• Direcciones de clase B. Se caracterizan por tener los dos
primeros bit del campo de red con la secuencia 10 y la longitud
del mismo es de 16 bit al igual que la del campo de nodo. Las
direcciones correspondientes van de la 128.0.0.0 a la
191.255.255.255. La gran mayoría de estas 16.384 redes están
ya asignadas por lo que es difícil conseguir una. Dentro de este
rango, desde la 172.16.0.0 a la 172.31.0.0 están reservadas para la
construcción de redes ocultas.

128.0 -> 191.255

Parte de red

Parte de nodo

10 XXXXXX XXXXXXXX

XXXXXXXX XXXXXXXX

• Direcciones de clase C. Se caracterizan por tener un campo de
red de 24 bit de longitud que comienza por 110 correspondiendo
8 bit a la dirección del nodo. Las direcciones correspondientes
van de la 192.0.0.0 a la 223.255.255.255 de las que de la
192.168.0.0 a la 192.168.255.0 están reservadas para redes
ocultas. Por tanto de clase C existen 2.097.152 redes.

192.0 -> 223.255

Parte de red

Parte de nodo

110 XXXXX XXXXXXXX XXXXXXXX

XXXXXXXX

• Direcciones de clase D. Se caracterizan porque su dirección
comienza con la secuencia de bit 1110 y corresponden a las
direcciones desde la 224.0.0.0 a la 239.255.255.255. Estas
direcciones reciben el nombre de “multicast” y en ellas
desaparecen el concepto de red. Cada una no designa a un nodo
sino a un grupo de nodo. Un paquete dirigido a una dirección
“multicast” en entregado a todas las máquinas que componen el
grupo.

• Direcciones de clase E. Se caracterizan porque su dirección
comienza con la secuencia 1111 y van de la 240.0.0.0 a la
255.255.255.255. Son direcciones especiales, reservada por la

Página 4 de 30, a las 1:25 del 18/09/aa

El protocolo IP

IANA y solo está asignada la 255.255.255.255 que corresponde a
todas las máquinas conectada a un soporte físico.

De lo indicado anteriormente se podría deducir que una dirección IP identifica a
una máquina lo que no es verdad siempre. Si tenemos un encaminador que está
conectado a dos redes, cada una de las puertas tiene una dirección IP distinta y
perteneciente a cada una de las redes. Aquí la dirección IP identifica a la puerta del
nodo en la red. Por tanto pueden existir nodos con muchas direcciones IP.

Dentro de las direcciones posibles existen algunas que son consideradas

especiales y que significan algo distinto de la dirección de un nodo:

• Dirección con todos los bit a 0 que identifica al propio nodo y que

sólo puede usarse en el arranque del sistema.

• Dirección con todos los bit de red a 0 que identifica al nodo en la
propia red y que sólo puede usarse también en el arranque del
sistema.

• Dirección con todos los bit a 1, conocida como dirección de
difusión de red local, y que permite enviar un mensaje a todos los
nodos de una red local, estén o no en la misma red IP.

• Dirección con todos los bit del campo de nodo a 1, llamada
dirección de multidifusión limitada a la propia red IP, que permite
enviar un solo paquete a todos los nodos de la red IP del nodo
emisor.

• Dirección 127.x.x.x, llamada de bucle local, utilizada para
pruebas y comunicación entre procesos en la máquina local.
Cualquier paquete enviado a esta dirección será entregada al
propio nodo por el módulo ip sin enviar nada a la red.

El método de
