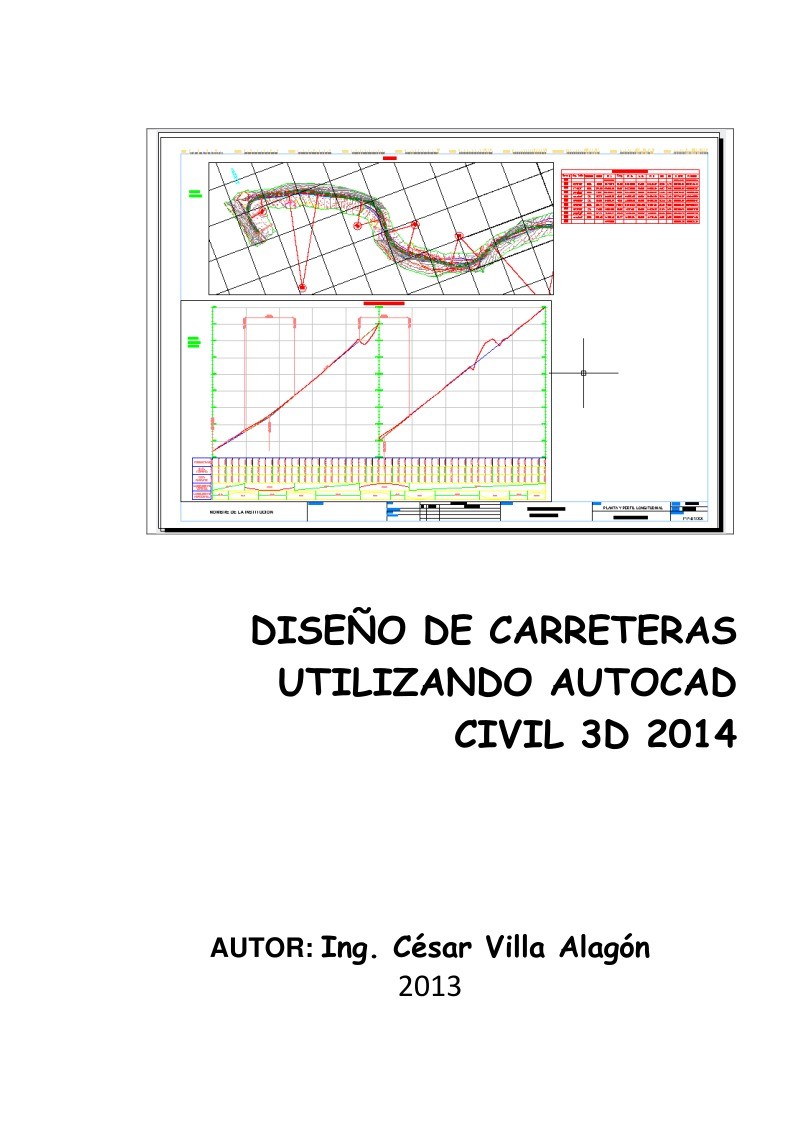

DISEÑO DE CARRETERAS
UTILIZANDO AUTOCAD
CIVIL 3D 2014



AUTOR: Ing. César Villa Alagón

2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014



INDICE

A MANERA DE INTRODUCCION
0.-ENTORNO DE AUTOCAD CIVIL 3D 2014 METRIC

0.1.-Menú de Aplicaciones:
0.2.-La cinta de opciones:
0.3.-La herramienta “Toolspace”:
0.4.-Espacio Modelo y Espacio papel:
0.5.-La línea de comandos:
0.6.-La barra de estado:
0.7.-El comando transparente: Modos de Referencia: OSNAP:

1.-DISEÑO DE ALINEAMIENTOS

1.1.-DIBUJO DEL TRAZO A PARTIR DE COORDENADAS:
1.1.1.-PARA VER EL TRAZO:
1.2.-CREACION DEL ALINEAMIENTO:
1.3.-MODIFICACION DE RADIOS/LONGITUDES DE

CURVA:

1.4.-FORMATO DE PROGRESIVAS:
1.5.-CREAR UN SET DE FORMATOS DE ETIQUETAS:
1.6.-CREAR UN ESTILO DE ALINEAMIENTO:
1.7.-COMPROBACIONES DE DISEÑO
1.8.- CREACION DE EXPRESIONES PARA DETERMINAR

VALORES PARA EL SENTIDO DE LA CURVA Y
CALCULO DE SOBREANCHO

1.9.-CREACION DEL ALINEAMIENTO CON ESTILO DE

ALINEAMIENTO Y SET DE ETIQUETAS:

1.10.-CREACION DEL CUADRO DE ELEMENTOS DE CURVAS:

2.-DIBUJO DE CURVAS DE NIVEL

2.0.-GENERALIDADES
2.1.-CREACION DE ESTILO DE PUNTOS:
2.2.-CREACION DE ETIQUETAS DE PUNTOS:
2.3 CREACION DE UN GRUPO DE PUNTOS:
2.4.-CREACION DE OTROS GRUPOS DE PUNTOS:
2.5.-IMPORTACION DE PUNTOS
2.6.-CREACION DE SUPERFICIE:
2.6.1.-MODIFICACION DE PROPIEDADES DE LA

SUPERFICIE

2.7.-CREACION DE CONTORNO:
2.8.-CREACION DE LINEAS DE QUIEBRE:
2.9.-CREACION DE ETIQUETAS DE CURVAS DE NIVEL:
2.10.-CREACION DE TRAZO DE CARRETERA (Poligonal de
Pis) SOBRE UN LEVANTAMIENTO TOPOGRAFICO

Pág.

0

1
2
2
2
3
3
3

4
4
4
5

5
8
8
9
12


13

14


20
20
20
21
22
23
24
24



25
25
26
27

Ing. CÉSAR VILLA ALAGON

i



2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014


3.- DISEÑO DE PERFIL LONGITUDINAL

3.0.-GENERALIDADES
3.1.-CREAR PERFIL LONGITUDINAL
3.2.-DISEÑO DE RASANTE
3.3.-CREACION DE BANDAS

3.3.1.-CREACION DE BANDA KILOMETRAJE

(PROGRESIVAS)

3.3.2.-CREACION DE BANDA COTA TERRENO
3.3.3.-CREACION DE BANDA COTA RASANTE
3.3.4.-CREAR BANDA ALINEAMIENTO VERTICAL
3.3.5.-CREAR BANDA ALINEAMIENTO HORIZONTAL

4.- CORREDORES

4.1.-CREACION DE SECCION TIPO

4.1.1- DISEÑO DE PAVIMENTO
4.1.2.-DISEÑO DE BERMA
4.1.3.-DISEÑO DE TALUDES
4.1.4.-DISEÑO DEL LADO IZQUIERDO DE LA
SECCION

4.2.-CREACION DEL CORREDOR
4.3.-CREACION DE LA SUPERFICIE DEL CORREDOR
4.4.-CREACION DE LA SUPERFICIE FINAL DE LA

CARRETERA

05.- PLAN PRODUCTION

5.1.-CREACION DE MARCOS
5.2.-CREACION DE HOJAS (LAYOUTS)
5.3.-DISEÑAR GRILLA DE COORDENADAS

06.- SECCIONES TRANSVERSALES

6.1.-COLOCACION DE PROGRESIVA DE SECCION (líneas de

muestreo)

6.2.-SELECCION DE SUPERFICIES
6.3.-CREACION DE SECCIONES TRANSVERSALES
6.4.-CREACION DE BANDAS: COTA TERRENO Y COTA

RASANTE

6.5.-CREACION DE TABLA DE VOLUMENES EN LA

SECCION: AREA DE CORTE Y AREA DE RELLENO

6.6.-CREACION DE TABLA DE VOLUMENES TOTAL
6.7.-EXPORTAR TABLA DE VOLUMENES A HOJA DE

CALCULO

6.8.-CREACION DE PLANTILLA DEFINITIVA



28
28
30
35
35



37
39
40
41


43
43
44
44
45



45
46



47



49
50
51


54



54
55
57



59



60
61

61

Ing. CÉSAR VILLA ALAGON

ii



2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014

A MANERA DE INTRODUCCION



Otro manual más?.... el Autor espera que no sea así. El objetivo principal del
presente manual es servir de apoyo a las personas interesadas en aprender el
programa AUTOCAD CIVIL 3D 2014 METRIC, para diseño de carreteras.

El autor supone que el lector sabe utilizar el programa AUTOCAD básico y que
no ha utilizado el programa CIVIL 3D, es decir, el presente manual está
dirigido a ese nivel de conocimiento en los interesados. Las personas versadas
en el programa tendrían que recurrir a otro tipo de manual, ya que el presente,
solamente contiene lo más elemental y que servirá como un instrumento en el
difícil arte de diseñar carreteras.

Se aplica a la versión en Inglés, ya que es el idioma originario del programa y
porque a veces las ordenes (comandos) en los programas en castellano
presentan conflictos en su ejecución.

El presente manual no enseña a diseñar carreteras, solamente está referido a
las órdenes que ayudan al proyectista a plasmar su diseño en un gráfico, ya que
el programa AUTOCAD CIVIL 3D sirve como un soporte para hacer los análisis
y cambios de diseño dinámicos, también ayuda en los cálculos de áreas y
volúmenes, como también en la tarea de laminar los planos, para su
presentación final.

El autor tiene la perspectiva que, con este pequeño aporte, los diseños de
carretera sean más diligentes (se aplican algunas técnicas para crear estilos
propios) y que al final, el usuario se convierta en un experto en el uso del
programa, investigando por su cuenta las diferentes opciones que presenta
dicho programa.

Así mismo, asume que cualquier error i/o sugerencia le hagan llegar a su
dirección electrónica villalagon@gmail.com para que de esta manera, se pueda
optimizar y enriquecer el presente manual; y desde ya, expresa su
agradecimiento.

Atte.

El Autor

“PUBLICAR Y DIFUNDIR”



Ing. CÉSAR VILLA ALAGON

0



2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014



0.-ENTORNO DE AUTOCAD CIVIL 3D 2014

METRIC

Al iniciar el programa AUTOCAD CIVIL 3D 2014 METRIC, se tiene la
siguiente pantalla:


Cinta de Opciones

Menú de
Aplicaciones

Herramienta
Toolspace

Area de Dibujo

Pestañas: Espacio
Modelo y Espacio Papel

Línea de comandos

Barra de estado



0.1.-Menú de Aplicaciones:



El menú de aplicaciones, contiene
los
comandos más comunes: Nuevo, Abrir, Guardar,
Guardar como, Exportar, … Imprimir, ..., Cerrar.
De los cuales el comando
tiene varias
opciones, siendo que la opción Save As\ Drawing
Template sirve para guardar una plantilla de
dibujo.

Un conjunto distinto de estilos personalizados
para cada tipo de objetos de AutoCAD Civil
3D, se pueden guardar en una plantilla de
dibujo. Los estilos de objeto se pueden
cambiar según sea necesario para cambiar la
visualización de un objeto.



Ing. CÉSAR VILLA ALAGON

1



2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014

0.2.-La cinta de opciones:



La Cinta de opciones está organizado en varias Pestañas tales como: Home, Insert,
Annotate, Modify, Analyze, etc, las cuales a su vez están organizados en Paneles, como
por ejemplo la pestaña Home, tiene los paneles: Palettes, Create Ground Data, Create design,
Profile & Section Views, etc., dentro de los cuales se encuentran los íconos de los
comandos. Cuando se selecciona un objeto de Autocad Civil 3D, se visualiza una
pestaña contextual de color verde, la cual tiene paneles y comandos inherentes al
objeto seleccionado.

0.3.-La herramienta “Toolspace”:


En la pestaña Home de la Cinta de opciones, dentro del panel:
palettes, se encuentra
la herramienta: “Toolspace”, que
proporciona una visión orientada a objetos de datos de
ingeniería.
Este comando tiene a su vez 4 pestañas:
Prospector (Proporciona una vista por categorías de todos los
objetos del dibujo. -cuenta con colecciones de objetos en
varios niveles.)
Setting (Configuración que contiene una estructura de árbol de
estilos de objeto y ajustes para el dibujo.)

Survey (Para datos de Campo).

Toolbox (Para obtener repostes de resultados)



0.4.-Espacio Modelo y Espacio papel:

Con el uso de las pestañas Model (Espacio modelo: donde se realiza el dibujo) y
Layout (Espacio papel: donde se configura el papel y las escalas del dibujo), se
pueden intercambiar estos espacios. En caso de no estar presentes en la parte
inferior de la pantalla de dibujo, visualizarlo con el siguiente procedimiento:
Hacer <anticlick> en el mouse, cuando el cursor esté encima del área de
dibujo, elegir la opción: Options y en la pestaña: Display activar la casilla de Display
Layout and Model tab, luego presionar Apply y OK

Ing. CÉSAR VILLA ALAGON

2



2013

DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014



>
k
c
i
l
c
i
t
n
a
<

<click>

Activarli
ck>



0.5.-La línea de comandos:

Se puede escribir órdenes directamente en esta línea. Si no está presente,
debajo del área de dibujo, presionando las teclas Ctrl + 9 se puede
activar/desactivar la visualización de esta línea.
Con la Tecla F2, se puede ampliar esta pantalla de texto y alternar con el área
de dibujo.

0.6.-La barra de estado:



Ubicada en la última fila, visualiza las coordenadas del cursor y varios íconos
de comandos transparentes, es RECOMENDABLE (Obligatorio) desactivar
todos los comandos, de tal manera que se pueden activar de acuerdo a la
necesidad de usar un comando específico.

0.7.-El comando transparente: Modos de Referencia: OSNAP:


Es muy útil, ya que sirve de ayuda para
seleccionar las referencias de los objetos, con
la tecla F3 se activa/desactiva este comando.
Hacer <click derecho> sobre este ícono para
configurar



Ing. CÉSAR VILLA ALAGON



3



2013



DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014

1.-DISEÑO DE ALINEAMIENTOS



El programa presenta varias opciones para el diseño de alineamientos, uno de
los cuales puede ser ingresando las coordenadas de los Puntos de Intersección
en la línea de comandos.

1.1.-DIBUJO DEL TRAZO A PARTIR DE COORDENADAS:
(Utilizar las coordenadas que figuran el pág 19 del presente manual.)

– COMANDO POLYLINE (PLINE)

Command: PL <Enter>
